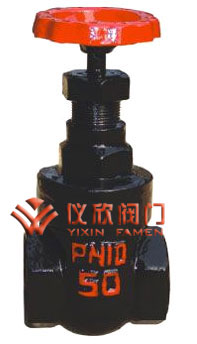

鑄鐵內螺紋閘閥

鑄鐵內螺紋閘閥	鑄鐵內螺紋閘閥尺寸圖

一、鑄鐵內螺紋閘閥　主要技術參數

型號	公稱壓力MPa	試驗壓力MPa		工作 溫度	使用 介質
		殼體	密封
Z15T－10	1.0	1.5	1.1	≤120℃	水、蒸汽及其它非腐蝕性介質

二、鑄鐵內螺紋閘閥　主要零部件材料

閥體閥蓋	灰鑄鐵
閥桿	碳鋼
閘板密封圈	銅
填料	油浸石棉盤根

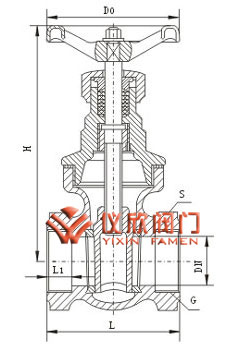

三、鑄鐵內螺紋閘閥　主要外形尺寸

口徑 DN(mm)	管螺紋 G(")	尺寸 dimensions(mm)
		L	L1	S	H	Do
15	1/2	65	12	27	105	65
20	3/4	70	14	34	120	65
25	1	80	15	42	150	80
32	11/4	85	16	55	155	80
40	11/2	95	20	60	170	100
50	2	110	22	80	210	100
65	21/2	120	25	95	240	135
80	3	145	30	105	275	140
100	4	155	30	135	300	160
