自力式氮封閥

一、自力式氮封閥 概述

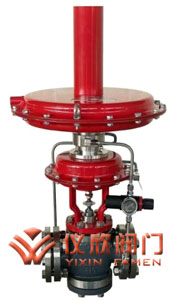

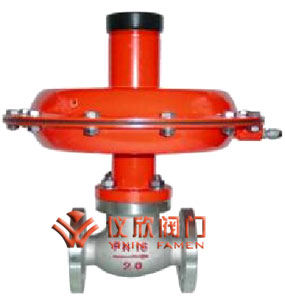

ZZDQ 氮封裝置，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。 自力式氮封閥主要用于保持容器頂部保護氣體（一般為氮?dú)猓┑膲毫愣?，以避免容器?nèi)物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。 特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

ZZDG 供氮裝	ZZDX 泄氮裝置

二、自力式氮封閥 結構簡圖

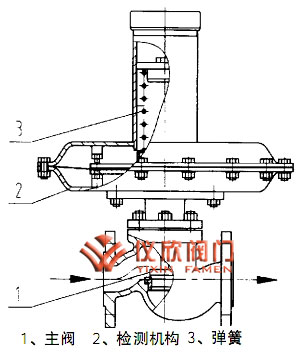

圖1 ZZDG 供氮裝	圖2 ZZDX 泄氮裝置

三、自力式氮封閥　工作原理

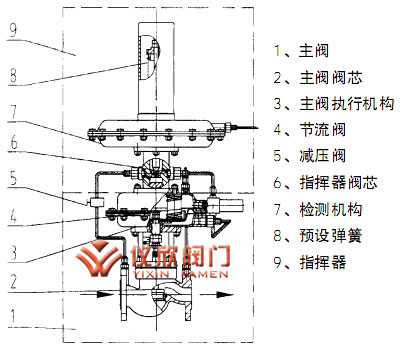

供氮裝置（見圖1），將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。 當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)，打開，使閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、 下膜室，打開主閥閥芯(2)，向罐內充注氮?dú)?；?dāng)罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的 彈簧作用，關閉主閥，停止供氮。

泄氮裝置（見圖2），該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平 衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮?dú)?；?dāng)罐內壓力降至泄氮裝置壓力設定 點，由于預設彈簧力作用，關閉閥門。

四、自力式氮封閥 技術參數和性能

閥體

公 ?稱 ?通? 徑 ?		DN25、32、40、50、65、80、100mm
公 ?稱 ?壓? 力 ?		PN1.0M Pa JB/T79.1-94、79.2-94等
法 ?蘭 ?標? 準 ?
閥 體 ?材 ?料 ?		鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料	硬 密 ?封 ?	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不銹鋼鑲嵌橡膠圈
	軟 密 ?封 ?
閥 ?桿? 材 ?料 ?		不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
流 量 ?特 ?性 ?
使 ?用 ?溫 度 ?

執行器

壓力設定范圍(KPa)	0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33 36～44 42～51 49～58 56～66
膜蓋材料	A3、A4鋼板涂四氟乙烯
膜片材料	丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠

性能

設定值偏差±5%		允許泄露量
允許泄露量	標準型	IV級（符合GB/T4312-92標準）
	嚴密型	VI級（符合GB/T4312-92標準）

五、自力式氮封閥 額定流量系數、額定行程、性能

ZZDG供氮裝置

公稱通徑DN	25									32	40	50	65	80	100
閥座通徑Dn	5	6	7	8	10	12	15	20	25	32	40	50	65	120	100
流量系數Kv	0.2	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	20	30	48	75	120	190
額定行程L	8									10		14	20		25

ZZDX泄氮裝置

公稱通徑DN	20	25	32	40	50	65	80	100
閥座通徑Dn	20	25	32	40	50	65	80	100
流量系數Kv	6.9	11	20	30	48	75	120	190
額定行程L	8		10		14	20		25

六、自力式氮封閥 外形尺寸

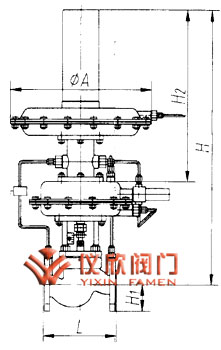

供氮裝置外形尺寸及重量

公稱通徑DN(mm)	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
A	308	308	308	308	394	394	394
H2	415	415	415	115	415	415	415
H1	60	75	80	85	95	105	120
H	720	730	730	750	790	840	890
重量	32	35	40	50	90	115	280

供氮裝置外形尺寸及重量

公稱通徑DN(mm)	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
A	308	308	308	308	394	394	394
H1	60	75	80	85	95	105	120
H	380	400	420	430	550	560	570
重量	12	13	15	17	20	28	38
