水封截止閥

一、水封截止閥 主要用途

水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。

二、水封截止閥 結構特點

1、選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、結構緊湊，操作靈活，檢修方便。
7、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行。

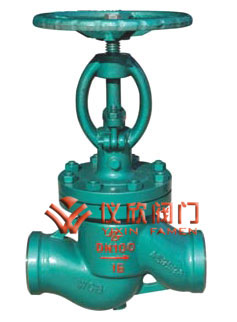

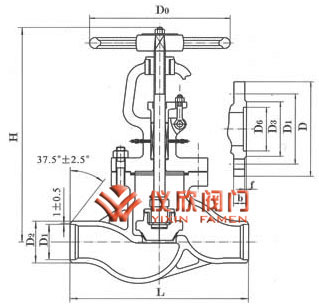

水封截止閥閥	水封截止閥結構圖

三、水封截止閥 應用范圍

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	焊端尺寸	GB/T12224
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材 料	碳鋼	ASME A105 ASME A216
標 志		GB/T12220
供 貨		JB/T7928

四、水封截止閥 主要零件材料及主要用途

閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425
A105		2Crl3+ Stellite12	2Crl3+ Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450

五、水封截止閥 主要外形尺寸、連接尺寸及質量

DSJ4lH、DSJ41Y法蘭型

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參 考 值
		L	D	D1	D2	D6	b	f	n	Z-φd	DO	H	質量
2．5	10	130	90	60	40		16	2		4-φ14	120	272	6
	15	130	95	65	45		16	2		4-φ14	120	272	6
	20	150	105	75	55		16	2		4-φ14	120	280	6
	25	160	115	85	65		16	2		4-φ14	160	332	10
	32	180	135	100	78		18	2		4-φ18	160	342	l1
	40	200	145	110	85		18	3		4-φ18	200	395	17
	50	230	160	125	100		20	3		4-φ18	240	43l	24
	65	290	180	145	120		22	3		4-φ18	280	457	33
	80	310	195	160	135		22	3		8-φ18	320	505	47
	100	350	230	190	160		24	3		8-φ23	360	549	62
	125	400	270	220	188		28	3		8-φ25	400	62l	96
	150	480	300	250	218		30	3		8-φ25	500	703	128
	200	600	360	310	278		34	3		12-φ25	650	828	168
4．0	10	130	90	60	40	35	16	2	4	4-φ14	120	272	6
	15	130	95	65	45	40	16	2	4	4-φ14	120	272	6
	20	150	105	75	55	5l	16	2	4	4-φ14	120	280	6
	25	160	115	85	65	58	16	2	4	4-φ14	160	332	10
	32	180	135	100	78	66	18	2	4	4-φ18	160	342	11
	40	200	145	110	85	76	18	3	4	4-φ18	200	395	17
	50	230	160	125	100	88	20	3	4	4-φ18	240	43l	24
	65	290	180	145	120	110	22	3	4	4-φ18	280	457	33
	80	310	195	160	135	121	22	3	4	8-φ18	320	505	47
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	549	62
	125	400	270	220	188	176	28	3	4．5	8-φ25	400	621	96
	150	480	300	250	218	204	30	3	4．5	8-φ25	500	703	128
	200	600	360	310	278	260	34	3	4．5	12-φ25	650	828	168

DSJ6lH、DSJ61Y對焊型

2.5	10	130	10	18	120	272	5
	15	130	12	22	120	272	6
	20	150	19	30	120	280	6
	25	160	27	36	160	332	8
	32	180	3l	42	160	342	10
	40	200	39	48	200	395	16
	50	230	5l	61	240	43l	23
	65	290	67	76	280	457	32?
	80	310	80	92	320	505	43
	100	350	99	112	360	549	58
	125	400	12l	136	400	62l	94
	150	480	145	162	480	705	119
	200	600	206	224	650	828	165
4．0	10	130	10	18	120	272	5
	15	130	12	22	120	272	6
	20	150	19	30	120	280	7
	25	160	?27	36	160	332	8
	32	180	31	42	160	342	10
	40	200	39	48	200	395	16
	50	230	51	6l	240	43l	23
	65	290	70	80	280	457	33
	80	310	80	92	320	505	46
	100	350	99	112	360	549	61
	125	400	12l	136	400	621	95
	150	480	145	162	480	705	126
	200	600	203	224	650	828	138
