儀欣閥門:氣動控制閥>>氣動調節閥>>氣動三通調節閥

氣動三通調節閥

一、氣動三通調節閥 概述

氣動三通調節閥,是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,氣動三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZJHF、ZJHH氣氣動三通調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構,具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64;公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

氣動三通調節閥 氣動三通調節閥

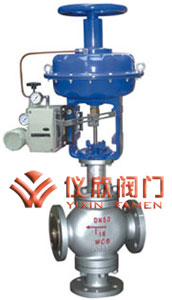

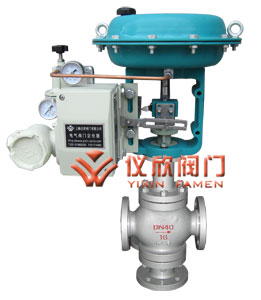

氣動薄膜三通分流調節閥(普通型) 氣動薄膜三通合流調節閥(頂裝手輪)

二、氣動三通調節閥 主要零件材料及推薦使用溫度范圍

零件名稱 材料 溫度范圍
閥 體
上下閥蓋
HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
閥芯、閥座、閥桿 1Cr18Ni9 -250~550℃
密封墊 橡膠石棉板
不銹鋼纏繞墊
填料 聚四氟乙烯
上下膜蓋 A3鋼板
膜片 35CrMoA
35、A3
支架、頂盤 HT200
壓縮彈簧 60Si2Mn
波紡薄膜 5806膠夾480D尼龍66網眼布
氣動三通調節閥 氣動三通調節閥

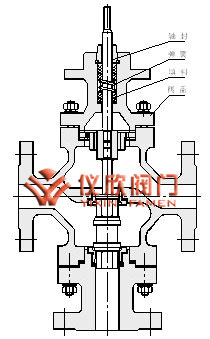

氣動三通調節閥內部結構圖 氣動三通調節閥流量特性圖

三、氣動三通調節閥 執行機構主要技術參數

型號 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面積cm2 400 630 1000 1600
行 程mm 16.25 40 60 1000
彈簧范圍KPa 20~100;40~200、20~60、60~100、80~240

四、氣動三通調節閥 執行機構性能指標

項目 不帶定位器 帶定位器
基本誤差% ±6 ±1.5
回差% 5 1.5
死區% 4 0.6
始終點偏差% 氣關 始點 ±2.5 ±1.5
終點 ±6.0
氣開 始點 ±6.0
終點 ±2.5
額定行程偏差% ±2.5
允許泄漏量L/h 10-3×閥額定容量

五、氣動三通調節閥 執行機構允許壓差

供氣壓力 彈簧壓力 25 32 40 50 65 80 100 125 150 200 250 300
0.14MPa 20-100 1220 750 500 300 300 200 120 120 80 50 50 25

六、氣動三通調節閥 外形尺寸圖

氣動三通調節閥 氣動三通調節閥

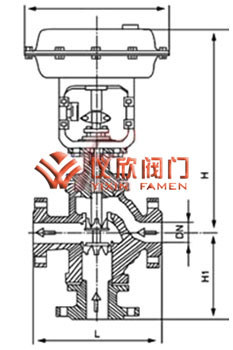

氣動三通調節閥結構尺寸圖 氣動三通調節閥(高溫型結構圖)
公通徑 25 32 40 50 65 80 100 125 150 200 250 300
L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 635 720
PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 740
PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770
H1(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322 540 612
PN4.0MPa 150 160 170 190 220 232 256 295 313 372 540 612
PN6.4MPa 160 170 180 200 220 242 266 300 318 382 540 612
H(mm) 普通型 435 441 465 480 584 585 575 762 772 792 1203 1234
散熱片型 565 571 595 610 631 748 738 961 971 989 1525 1554
D(mm) 285 360 470
重量(KG) 72 75 81 88 135 158 190 262 322 450 550 600

注:公稱通徑小于80的分流閥采用同口徑的合流閥代替
