平行式安全回流閥

一、平行式安全回流閥 概述

AAHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。

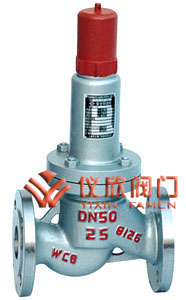

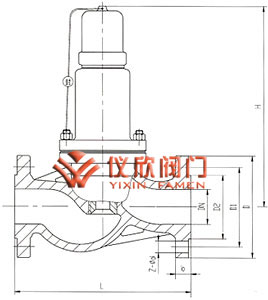

平行式安全回流閥	平行式安全回流閥結構圖

二、平行式安全回流閥 外形尺寸和連接尺寸

公稱通徑	尺寸
	D	D1	D2	b	Z-￠d	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548
150	280	240	210	24	8-23	480	706
