氣動高壓球閥

一、氣動高壓球閥 概述

氣動高壓球閥以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可實現全開-全關動作。氣動高壓球閥由氣動活塞式執(zhí)行機構和高壓球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。 氣動高壓球閥廣泛應用在石油、化工、輕工、高壓設備、制藥、造紙等工業(yè)自動控制系統(tǒng)中，作遠距離集中控制或就地控制。

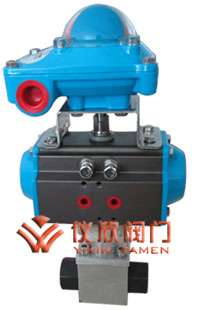

氣動高壓球閥（配AT汽缸）	氣動高壓球閥外形尺寸圖

二、氣動高壓球閥 性能參數

驅 動	壓縮空氣4～7bar(可帶手輪)
公稱通徑	8～100mm
電控	DC24V、AC220V、4－20MA
公稱壓力	1.6～6.4MPa；6.4MPa以上可定制
適用溫度	常溫PTFE：-29℃～+150℃
	中溫PPL：-29℃～+250℃
連接方式	內螺紋
閥結構	三塊式
閥體材質	不銹鋼316L、316、304、304L
閥球材質	不銹鋼316L、316、304L、304
密封材質	PTFE、PPL
適用介質	氣體、水、油類、輕微腐蝕性介質等
可選附件	限位開關、電磁閥、減壓閥

三、高壓球閥 主要連接尺寸

尺寸	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	φ8	φ10	φ15	φ20	φ25	φ32	φ40	φ50	φ65	φ80	φ100
L	60	60	69	75	86	105	110	130	150	170	215
H	50	50	55	60	70	82	90	105	120	132	160
W	90	90	100	120	140	140	180	200	220	240	300
重量（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
