氣動切斷球閥是由球閥及單(雙)作用活塞式氣動執行器組成，具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。 氣動切斷球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開——全閉的動作，氣動切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座。
 |
 |

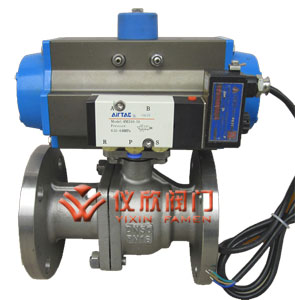

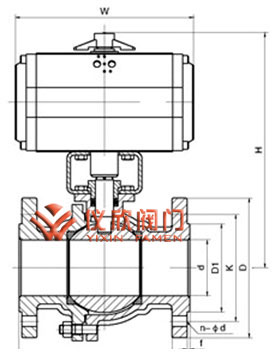

| 氣動切斷球閥 | 氣動切斷球閥尺寸圖 |
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

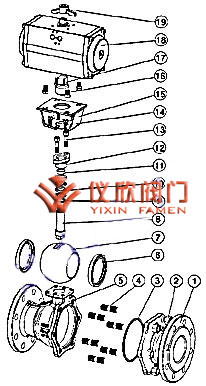

| 序號 | 零件名稱 | 材 質 |  |
||
|---|---|---|---|---|---|
| C | P | R | |||
| 1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 3 | 墊片 | PTFE | PTFE | PTFE | |
| 4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 6 | 閥座 | PTFE | PTFE | PTFE | |
| 7 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | PTFE | PTFE | PTFE | |
| 10 | 填料 | PTFE | PTFE | PTFE | |
| 11 | 襯套 | PTFE | PTFE | PTFE | |
| 12 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 18 | 氣動裝置 | ||||
| 19 | 位置指示器 | 塑料 | 塑料 | 塑料 | |
| 公稱通徑DN(mm) | 尺寸 | 執行器型號 | ||||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | f | n-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
