先導活塞式蒸汽減壓閥

一、先導活塞式蒸汽減壓閥 結構特點和用途

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。產品主要用于蒸汽管路，起減壓穩壓作用。

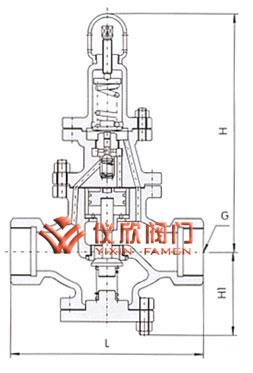

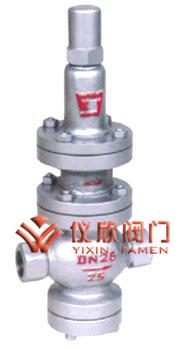

先導活塞式蒸汽減壓閥	先導活塞式蒸汽減壓閥尺寸圖

二、先導活塞式蒸汽減壓閥　主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5
殼體試驗壓力(Mpa)*	2.4	3.75
密封試驗壓力(Mpa)	1.6	2.5
最高進口壓力(Mpa)	1.6	2.5
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.15	0.15
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、頂蓋

三、先導活塞式蒸汽減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座 導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

四、先導活塞式蒸汽減壓閥 流量系數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、先導活塞式蒸汽減壓閥 連接尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

訂貨須知：產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數Cv 進口壓力 調節范圍 工作介質和介質溫度
