儀欣閥門:電動控制閥>>電動調節閥>>電動籠式調節閥

電動籠式調節閥|電動平衡式調節閥

一、電動籠式調節閥 概述

電動籠式調節閥是壓力平衡式調節閥,閥內件采用套筒導向的先導式閥芯,配用PS系列或者3810系列電動執行機構,流道呈S流線型,密封型式采用單座密封,流量特性曲線精度高,符合IEC534-1標準。電動籠式調節閥具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。

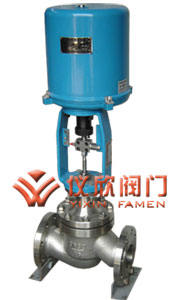

電動籠式單座調節閥 電動籠式單座調節閥
電動籠式調節閥(配PS電動執行器) 電動籠式調節閥(配3810電動執行器)

二、電動籠式調節閥 主要零件材料

本體材質為碳鋼 電動籠式單座調節閥
1 閥體 WCB LCB WC9
2 閥座 304 304 304
3 閥芯 304 304 304
4 導向套 304 304 304
5 閥蓋 WCB LCB WC9
6 閥桿 304 304 304
7 填料 PTFE/柔性石墨
8 彈簧 65Mn
9 螺母 304 304 304
本體材質為不銹鋼 電動籠式單座調節閥
1 閥體 CF8 CF8M CF3M
2 閥座 304 316 316L
3 閥芯 304 316 316L
4 導向套 304 316 316L
5 閥蓋 CF8 CF8M CF3M
6 閥桿 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn
9 螺母 304 316 316L

三、電動籠式調節閥 主要技術參數

公稱通徑mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座通徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
額定流量系數kv 直線型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比             1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力(MPa) 0.6,1.6, 2.5, 4.0, 6.4
行程 10 16 25 40 60 100
流量特性 直線 直線,等百分比,快開
工作溫度℃ -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
法蘭尺寸 符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
閥體型式 直通單座鑄造球型閥
上閥蓋型式 普通式(常溫),熱片式(中溫),長頸式(低溫)
配用電動執行機構型號 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
381L 381LSA-08
381LXA-08
381LSA-20 381LSB-30 381LSB-
50
381LSC-65 381LSC-99
防爆型 381LXA-20 381LXB-30 381LXB-
50


注:
1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品,其法蘭距按用戶需要確定。
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

四、電動籠式調節閥 執行機構主要技術參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 381L
201 381LSA-08
381LXA-08
1000 800
800
0.25 4.2
4.2
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:相當IP55
隔爆標志:ExdⅡBT4
帶手柄
202 381LSA-20
381LXA-20
2000 2000
2000
0.50 2.1
2.1
204 381LSB-30
381LXB-30
4500 3000
3000
0.50 3.5
3.5
208 381LSB-50
381LXB-50
8000 5000
5000
1.00 1.7
1.7
312 381LSC-65 12000 6500 0.60 2.8
325 381LSC-99 25000 10000 1.0 2.0

五、電動籠式調節閥 性能指標

基本誤差% 配3810L±2.5; 帶定位器 ±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 50:1
額定行程偏差% 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

六、電動籠式調節閥 電氣接線說明

電動籠式單座調節閥接線圖

輸入:4~20mA、4~12mA、12~20mA、0~5V、1~5V;
輸出:4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線,選擇適當?shù)碾娫淳€與執行機構相連,建議使用Φ1.0(mm)2導線。

七、電動籠式調節閥 允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P(MPa)
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204           4.31 2.76 1.76 1.04 0.69 0.44
PSL208                 1.86 1.23 0.78 0.50 0.35 0.20
PSL320                       1.26 0.87 0.49 0.32 0.22
配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65                 1.51 0.99 0.64 0.41 0.28
381LSC-99                       0.63 0.44 0.25 0.16 0.11

八、電動籠式調節閥 外形尺寸

電動籠式單座調節閥 電動籠式單座調節閥
電動籠式調節閥外型尺寸圖(配PS執行器) 電動籠式調節閥外型尺寸圖(配381執行器)
公通徑 20 25 40 50 65 80 100 150 200 250 300
L(mm) PN1.6MPa 181 184 222 254 276 298 352 451 600 720 820
PN4.0MPa 194 197 235 267 292 317 368 473 600 760 850
PN6.4MPa 206 210 251 286 311 337 394 508 650 800 870
H1(mm) 67 72 87 92 105 110 127 174 209 300 350
配PSL H(mm) 普通型 738 750 765 767 845 857 875 1025 1045 1252 1545
散熱片型 888 900 930 937 1025 1042 1085 1285 1305 1805 1825
D(mm) 176 225
重量(KG) 15 17 24 29 49 61 82 150 211 370 570
配381L H(mm) 普通型 501 513 650 652 770 782 800 1080 1125 1345 1365
散熱片型 651 663 815 822 950 967 1010 1340 1385 1625 1645
D(mm) 225 310
重量(KG) 23 24 39 44 64 76 97 203 264 418 618
