杠桿式減壓閥
一、杠桿式減壓閥 特點
杠桿式減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式,可配用DKJ型或其它型角行程電動執行器,實現遙控和自動控制。減壓閥,蒸汽減壓閥,電動減壓閥,電動蒸汽減壓閥,電動雙座蒸汽減壓閥
 |
 |
杠桿式減壓閥 |

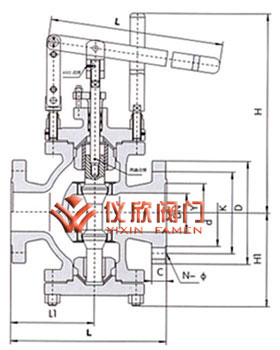

杠桿式減壓閥尺寸圖 |
二、杠桿式減壓閥 主要技術參數和性能指標
| 公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
| 最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口壓力范圍(Mpa) |
最佳減壓比0.6 |
| 滲漏量 |
0.5%QMax |
| 溫量-壓力等級 |
ANSI B16.34 |
三、杠桿式減壓閥 主要零件材料
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 底蓋 |
WCB |
| 閥座 |
304 |
| 閥瓣 |
2Cr13 |
| 閥桿 |
2Cr13 |
| 墊片 |
柔性石墨/1Cr18Ni9 |
| 導向套 |
2Cr13 |
| 填料 |
柔性石墨 |
| 螺栓 |
35CrMoA |
| 螺母 |
45 |
四、杠桿式減壓閥 流量系數(Cv)
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
五、杠桿式減壓閥 外形尺寸
| 公稱通徑DN |
外 形 尺 寸 |
| L |
L1 |
H |
Hl |
l |
| 50 |
300 |
150 |
520 |
190 |
565 |
| 65 |
340 |
170 |
540 |
205 |
650 |
| 80 |
380 |
190 |
550 |
215 |
650 |
| 100 |
400 |
215 |
580 |
240 |
800 |
| 125 |
430 |
225 |
620 |
275 |
800 |
| 150 |
450 |
230 |
650 |
320 |
800 |
| 200 |
500 |
260 |
790 |
340 |
800 |
| 250 |
550 |
285 |
850 |
370 |
800 |
| 300 |
750 |
395 |
940 |
460 |
900 |
| 350 |
850 |
445 |
990 |
530 |
900 |
| 400 |
950 |
550 |
1120 |
660 |
1000 |
| 500 |
1130 |
680 |
1660 |
800 |
1000 |
訂貨須知：1:產品型號與名稱.2公稱通徑(DN) 3 .額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度難關8電源電壓和控制信號 9是否帶附件 10使用介質成分
