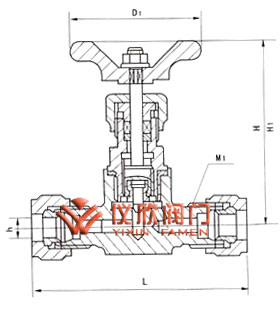

JJY1針型閥 | JJY1針型閥尺寸圖 |
| 零件名稱 | 閥桿、閥蓋、螺栓t | 閥桿、閥瓣、密封墊 | 填料 | 墊片 | 手輪 |
|---|---|---|---|---|---|
| JJY1-320-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
| 型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(℃) | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封(液) | 密封(氣) | |||||
| JJY1-320-DN5 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水，酸，蒸汽，油品等 |
| C≤425℃ | |||||||
| 型號 | 公稱直徑DN（mm） | 尺寸 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|
| L | D1 | H | H1 | h | M1 | |||
| JJY1-320-DN5 | 5 | 104 | 65 | 104 | 112 | 14 | M22×1.5 | 1.0 |
