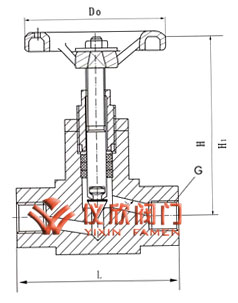

J13H針型閥 | J13H針型閥尺寸圖 |
| 型號 | 公稱壓力 | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(℃) | 適用介質(zhì) | ||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封(液) | 密封(氣) | |||||
| J13W-16Ⅲ | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水，酸，蒸汽，油品等 |
| J13W-40Ⅲ | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160Ⅲ | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J13W-320Ⅲ | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
| 型號 | 管螺紋 | 尺寸 | 重量(kg) | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 58 | 90 | 100 | 4 | 0.65 |
| 10 | 3/8 | 60 | 60 | 90 | 100 | 5 | 0.67 |
| 15 | 1/2 | 65 | 64 | 90 | 105 | 6 | 0.8 |
| 20 | 3/4 | 80 | 78 | 105 | 122 | 8 | 1.08 |
| 25 | 1 | 100 | 90 | 120 | 135 | 10 | 1.9 |
| 32 | 11/4 | 120 | 120 | 180 | 195 | 15 | 5.0 |
| 40 | 11/2 | 140 | 140 | 200 | 220 | 18 | 7.5 |
