氣動活塞式套筒切斷閥由國內首次推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥
 |
 |

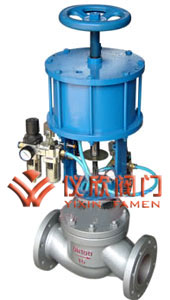

| 氣動活塞套筒切斷閥（帶頂裝手輪） | 氣動活塞式套筒切斷閥 |
| 材料代號 | C（WCB） | P（304） | R（316） | |
|---|---|---|---|---|
| 主要 零件 |
閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊 | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
| 墊片 | 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 | |||
| O型密封圈 | 耐油橡膠 | |||
| 彈簧 | 60Si2Mn | |||
| 推桿 | 2Cr13 | |||
| 手輪 | HT200 | |||
| 適用工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
| 適用溫度 | 硬密封：-30～+450℃ 軟密封：-30～+180℃ | |||
| 公稱通徑 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 公稱壓力 MPa | 1.6 ； 4.0 ； 6.4 | ||||||||||
| 行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快 開 | ||||||||||
| 執行器型號 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
| 作用形式 | 單作用型/雙作用型 | ||||||||||
| 氣源壓力MPa | 0.4-0.7 | ||||||||||
| 泄漏量 | 軟密封:O泄漏；硬密封：10-5×閥的額定容量 | ||||||||||
| 切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
 |
 |

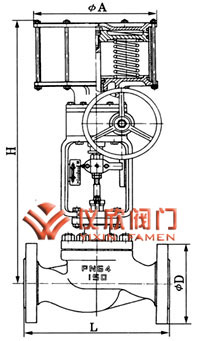

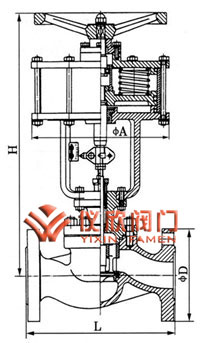

| 氣動活塞式套筒切斷閥外半剖圖 | 氣動活塞式套筒切斷閥外型尺寸圖 |
| DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
|---|---|---|---|---|---|---|---|
| PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
| 25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
| 40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
| 50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
| 65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
| 80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
| 100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
| 150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
| 200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
