氣動煤氣切斷閥是一種安全保護閥，安裝在液化石油氣（燃?xì)猓合嗯c氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。此閥也可做為氣動截止閥使用?？蓪?shí)現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。
 |
 |

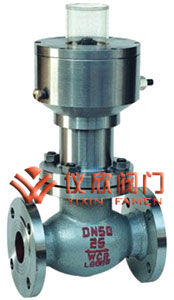

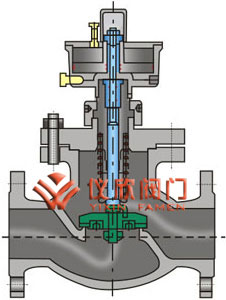

| 氣動煤氣切斷閥 | 氣動煤氣切斷閥結構圖 |
氣動煤氣切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。 1.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉. 2.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.
| 壓力等級 | 2.5/4.0Mpa | 氣缸工作壓力 | ≤2.0Mpa |
|---|---|---|---|
| 使用溫度 | -40~+80℃ | 氣缸使用介質 | 氮?dú)鈆無水空氣 |
| 使用介質 | 天然氣，液化氣， | 熔閉時間 | ±70℃ |
| 關閉時間 | ≤5秒 | 氣缸開啟壓力 | ≥0.5-0.7Mpa |
| 零件名稱 | 材料 |
|---|---|
| 閥體閥蓋 | 碳素鋼 |
| 氣缸， 活塞 | 球墨鑄鐵 |
| 密封圈， O型川 | 聚四氟乙烯，丁晴橡膠 |
| 彈簧 | 50CrVA（彈簧鋼） |

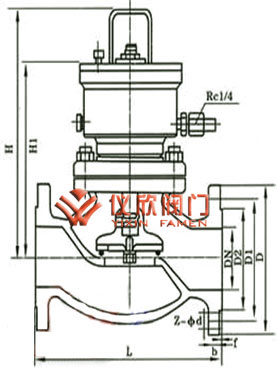

| PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |  |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5MPa 4.0MPa |
25 | 160 | 260 | 230 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
| 32 | 180 | 270 | 240 | 135 | 100 | 78 | 18 | 2 | 4-18 | ||
| 40 | 200 | 280 | 250 | 145 | 110 | 85 | 18 | 3 | 4-18 | ||
| 50 | 230 | 300 | 270 | 160 | 125 | 100 | 20 | 3 | 4-18 | ||
| 80 | 310 | 360 | 320 | 195 | 160 | 135 | 22 | 3 | 8-18 | ||
| 100 | 350 | 400 | 360 | 230 | 190 | 160 | 24 | 3 | 8-23 | ||
| 150 | 480 | 510 | 510 | 300 | 250 | 218 | 30 | 3 | 8-25 | ||
| 200 | 600 | 610 | 550 | 360 | 310 | 278 | 30 | 4 | 12-25 |
