氣動O型切斷球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。 浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
 |
 |

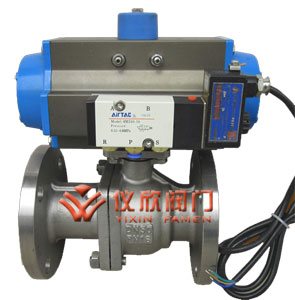

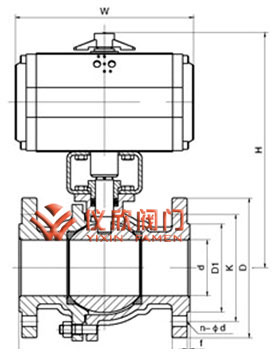

| 氣動O型切斷球閥 | 氣動O型切斷球閥尺寸圖 |
| 序號 | 零件名稱 | 材 質 |  |
||
|---|---|---|---|---|---|
| C | P | R | |||
| 1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 3 | 墊片 | PTFE | PTFE | PTFE | |
| 4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 6 | 閥座 | PTFE | PTFE | PTFE | |
| 7 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | PTFE | PTFE | PTFE | |
| 10 | 填料 | PTFE | PTFE | PTFE | |
| 11 | 襯套 | PTFE | PTFE | PTFE | |
| 12 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 18 | 氣動裝置 | ||||
| 19 | 位置指示器 | 塑料 | 塑料 | 塑料 | |
| 公稱通徑DN(mm) | 尺寸 | 執行器型號 | ||||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | f | n-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
