D671X氣動軟密封蝶閥

一、D671X氣動軟密封蝶閥 概述

D671X氣動軟密封蝶閥是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。氣動軟密封蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。氣動軟密封蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。氣動軟密封蝶閥在投產前以及投產后要做好專業養護工作，為閥門服務于生產運營中起著至關重要的作用，正確和有序有效的維護保養會保護閥門，使閥門正常發揮功能并且延長氣動軟密封蝶閥使用壽命。

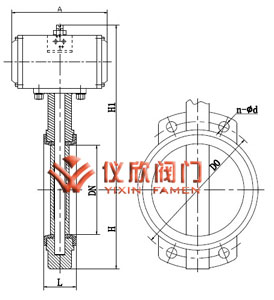

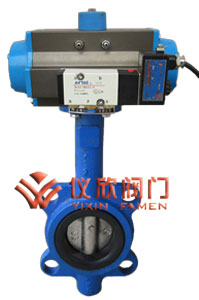

氣動對夾式軟密封蝶閥	氣動對夾式軟密封蝶閥尺寸圖

二、D671X氣動軟密封蝶閥 特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

三、D671X氣動軟密封蝶閥 標準參數表

公稱通徑		50mm~1200mm
法蘭標準		ISO7005-2 1988
最大工作壓力		1.6MPa
殼體試驗壓力		1.5 倍工作壓力
密封試驗壓力		1.1 倍工作壓力
工作溫度范圍		NBR 閥座 -10ºC~80 º C 、 EPDM 閥座 -20ºC~120ºC
允許長期使用溫度		NBR 閥座 0ºC~60 º C 、 ,EPDM 閥座 0ºC~100ºC
材料		( 見《可選材料表》部分 )
結構尺寸		ISO5752-88
驅動型式	手柄	50mm~300mm
	蝸輪	50mm~1200mm
	氣動	50mm~1200mm
	電動	50mm~1200mm
表面處理		環氧聚酯涂料 、 尼龍 11 、 烤漆

注：本蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準

四、D671X氣動軟密封蝶閥 可選材料

主要零部件	材質	適用規格	主要零部件	材質	適用規格
閥體	球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	閥桿	不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
閥板	不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	閥座	丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

五、D671X氣動軟密封蝶閥 密封圈適用介質、溫度推薦表

密封副材質		適用溫度	介質類型及適用程度													突出特性
			淡水	海水	鹽類	強堿	弱堿	強酸	弱酸	天然氣	醇類	空氣	蒸汽	油類	食品
閥座	丁腈	-12ºC~82ºC	A	A	A	B	A	D	B	A	C	A	D	A	B	耐油
	三元乙丙	-35ºC~135ºC	A	A	A	A	A	C	A	B	B	A	A	C	A	耐老化
	耐腐蝕三元乙丙	-35ºC~160ºC	A	A	A	A	A	A	A	B	B	A	A	C	A	耐腐蝕、耐老化
	氟橡膠	-23ºC~135ºC	A	A	A	A	A	C	A	A	C	A	A	A	A	耐高溫、耐腐蝕
	聚四氟乙烯	-10ºC~150ºC	A	A	A	C	A	A	A	A	A	A	A	A	A	耐腐蝕、耐高溫
蝶板	球鐵電鍍	-30ºC~350ºC	B	D	C	D	C	D	C	B	A	B	A	A	C	耐熱
	球鐵尼龍覆層	-30ºC~100ºC	A	A	A	A	A	D	A	A	C	A	D	A	A	抗蝕、耐磨
	鋁青銅	-273ºC~232ºC	A	B	C	D	C	D	B	A	A	A	A	A	C	耐熱、耐腐蝕
	不銹鋼	-268ºC~316ºC	A	B	C	C	B	C	A	A	A	A	A	A	A	耐高溫、耐腐蝕

A 非常適用 B 適用 C 有限適用 D 不適用

六、D671X氣動軟密封蝶閥 連接尺寸

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸 (標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

訂購須知
1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
