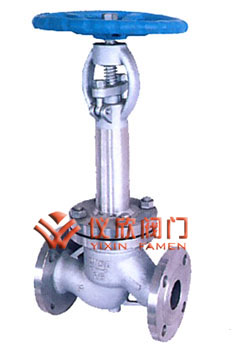

低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
低溫截止閥 溫度范圍 -46℃- +200℃ -100℃- +200℃ -196℃-200℃ -230℃- +200℃
 |
 |

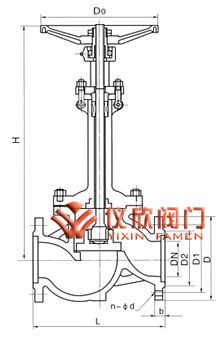

低溫截止閥 | 低溫截止閥尺寸圖 |
| 零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 | 支架 |
|---|---|---|---|---|
| 材料 | A352-LCB A352-LC3 A351-CF8 |
A182-F304 | 聚四氟乙烯 | A216-WCB |
| 型號 | 壓力級 （磅級） |
常溫試驗壓力Ps(MPa) | 低溫密 封試驗 壓力 Ps(MPa) |
工作溫度及適用介質 | ||||
|---|---|---|---|---|---|---|---|---|
| 殼體 | 密封（氣） | 上密封 | ||||||
| DJ40Y-150（Lb） | 150 | 3.0 | 0.6 | 2.2 | 0.6 | -46℃氨、液氮丙烷 | -101℃乙烯二氧化碳 | -196℃；甲烷液化天然氣 |
| DJ40Y-300（Lb） | 300 | 7.5 | 0.6 | 5.5 | 1.0 | |||
| DJ40Y-600（Lb） | 600 | 15 | 0.6 | 11 | 1.0 | |||
設計與制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95
| 型號 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
|---|---|---|---|---|---|---|---|
| 工作壓力（MPa） | 1.6 | 2.5 | 4.0 | ||||
| 適用溫度（℃） | -45 | -101 | -196 | ||||
| 適用介質 | 液化天然氣、乙烯、丙烯等低溫介質 | ||||||
| 材料 | 閥體、閥蓋 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 閥瓣、閥座 | 鉻鎳鋼＋鈷鉻鎢 | ||||||
| 閥桿 | 鉻鎳鋼 | ||||||
