手動襯氟球閥

一、手動襯氟球閥 用途

球閥基本系列為Q41F46型，可分為對分（二片）式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

1.采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
5.兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。

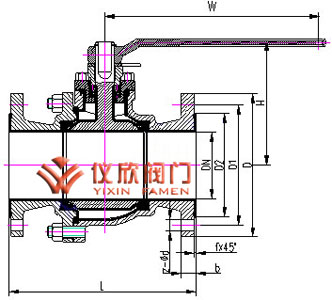

手動襯氟球閥	手動襯氟球閥尺寸圖

二、手動襯氟球閥 設計規范

遵循GB 12237/API 608 /API 6D 標準

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

三、手動、蝸輪傳動、氣動、電動

手動	Q41F3	蝸輪	Q341F3
	Q41F46		Q341F46
氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

四、手動襯氟球閥 主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

五、手動襯氟球閥 主要外型和連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	W	Do(蝸輪)	H	WT(Kg)
		PN1.0MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ14	160		110	5.7
40	11/2	180	145	110	85	2	18	4-Φ14	200		120	7
50	2	200	160	125	100	3	20	4-Φ14	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ14	300		145	15
80	3	250	195	160	135	3	22	4-Φ14	350		185	19
100	4	280	215	180	155	3	22	8-Φ18	400		95	33
125	5	320	245	210	185	3	24	8-Φ18	500		210	58
150	6	360	280	240	210	3	24	8-Φ23		200	450	93
200	8	457	335	295	265	3	26	8-Φ23		240	490	155
250	10	533	390	350	320	3	28	12-Φ23		240	550	210
PN1.6MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	21/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	350		185	19
100	4	280	215	180	155	3	24	8-Φ18	400		195	33
125	5	320	245	210	185	3	26	8-Φ18	500		210	58
150	6	360	280	240	210	3	28	8-Φ23		200	450	93
200	8	457	335	295	265	3	30	12-Φ23		240	490	155
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	21/2	220	180	145	120	3	22	8-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	300		185	19
100	4	280	230	190	160	3	24	8-Φ23		200	195	33
125	5	320	270	220	188	3	28	8-Φ25		200	210	58
150	6	360	300	250	218	3	30	8-Φ25		200	450	93
