“YXX”系列電動執行器用于控制90°～270°旋轉的閥門及其他同類產品，如蝶球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動。電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭距達3000Nm。
 |
 |
| YXX系列電動執行器 | YXX系列電動執行器 |
1.殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2.電機
全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3.手動結構
手輪的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于板手夾內，現場不易丟失，方便使用。
4.指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5.干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6.密封
密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
7.限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
8.自鎖
精密的蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。
9.防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。

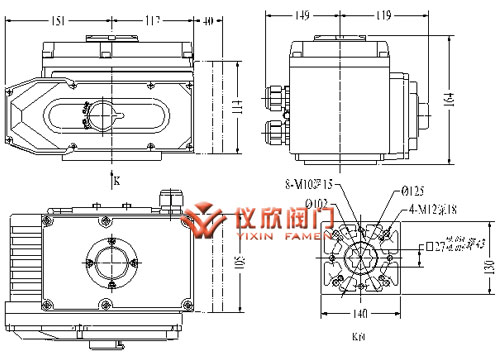

10.安裝
底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝。
11.線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
| 外殼 | 防水級別 IP67,NEMA4 and 6 |
|---|---|
| 電機電源 | 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% |
| 控制電源 | 110/220V AC 1PH，50/60 Hz, ±10% |
| 電?? 機 | 鼠籠式異步電動機 |
| 限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 輔助限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 行?? 程 | 90°~270 ±10°（0°～270°） |
| 失效保護/操作溫度 | 內置熱保護，開120℃ ±5℃ /關 97℃? ±15℃ |
| 指 示 器 | 連續的位置指示 |
| 手動操作 | 機械手柄 |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干 燥 器 | 7-10W (110/220V AC)防冷凝 |
| 接 線 孔 | 2個M18 |
| 環境溫度 | -20℃-- +70℃ |
| 潤滑 | 鋁基潤滑脂（EP 型） |
| 材料 | 鋼,鋁合金，鋁青銅，聚碳酸脂 |
| 環境濕度 | 最大90％ RH（非凝結） |
| 抗震性能 | X Y Z 10g,0.2～34 Hz,30分鐘 |
| 外 涂 層 | 干粉，環氧聚酯 |
| 型號 | 最大輸出扭距 | 動作時間 50HZ |
輸出軸 | 電機 F 級 |
單相額定 電流（A）50HZ |
手輪 轉數 |
重量 |
|---|---|---|---|---|---|---|---|
| N·M | 90°/秒 | mm | W | 220V | N | Kg | |
| YXX -05 | 50 | 30 | φ20 | 10 | 0.3 | 10 | 3.6 |
| YXX -08 | 80 | 30 | φ22 | 10 | 0.3 | 11 | 3.6 |
| YXX -10 | 100 | 30 | φ22 | 15 | 0.35 | 11 | 4.6 |
| YXX -15 | 150 | 30 | φ35 | 15 | 0.37 | 13.5 | 4.6 |
| YXX -20 | 200 | 30 | φ35 | 45 | 0.45 | 13.5 | 13 |
| YXX -30 | 300 | 30 | φ35 | 45 | 0.6 | 13.5 | 13.4 |
| YXX -40 | 400 | 30 | φ45 | 60 | 0.7 | 16.5 | 13.8 |
| YXX -60 | 600 | 30 | φ45 | 90 | 0.7 | 16.5 | 14 |
| YXX -80 | 800 | 45 | φ65 | 180 | 0.85 | 49.5 | 14.3 |
| YXX-100 | 1000 | 135 | φ65 | 180 | 0.85 | 49.5 | 60 |
| YXX-160 | 1600 | 135 | φ53 | 180 | 0.85 | 40.5 | 60 |
| YXX-200 | 2000 | 135 | φ53 | 180 | 0.85 | 40.5 | 60 |
| YXX-300 | 3000 | 135 | φ53 | 180 | 0.85 | 40.5 | 60 |
