D971電動軟密封蝶閥

一、D971電動軟密封對夾蝶閥 概述

電動軟密封蝶閥采用了多種零件材質配對,由雙偏心對夾蝶閥與YXR與AOX精小型電動執行器組成，其結構緊湊，90°回轉開關輕松，密封可靠，電動軟密封蝶閥使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。電動軟密封蝶閥的主要部件材質選用：閥體材質：鑄鐵、球鐵、不銹鋼、銅合金、鋁合金；蝶板材質：球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金；閥座：丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等。

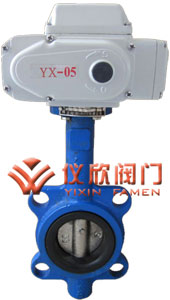

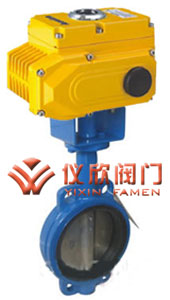

D971電動軟密封對夾蝶閥（配YX系列電動執行器）	D971電動軟密封對夾蝶閥（配YXX電動執行器）

二、D971電動軟密封對夾蝶閥　特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

三、D971電動軟密封對夾蝶閥 主要零部件材料

? ? ? ?

零件名稱	材料
閥體	HT250 WCB SUS304
蝶板	球墨鑄鐵鍍鎳磷 不銹鋼304、316
閥軸	2Cr13 SUS304
密封圈	NBR、EPDM、VITON、PTFE

四、D971電動軟密封對夾蝶閥 執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

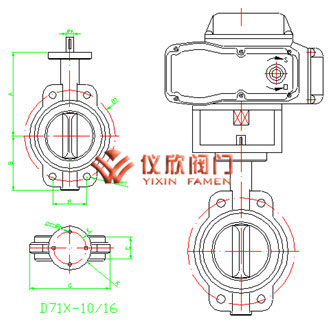

五、D971電動軟密封對夾蝶閥 主要外形連接尺寸

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
