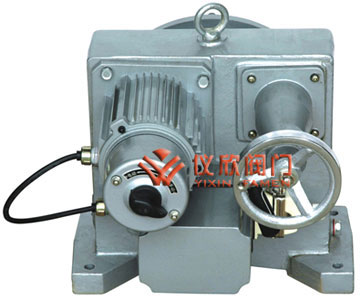

DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、
Ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc
(或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，
輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位
移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應
用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系
統中。
特點：
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKJ-210(CX)
DK：普通型J：角行程210：輸出力矩
C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
 |
 |

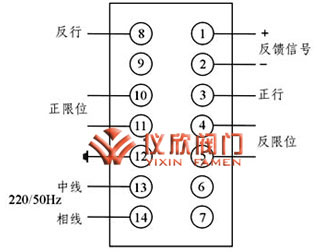

| DKJ系列電動執行器 | DKJ系列電動執行器外部接線圖 |
| 項目名稱 | DKJ系列 | |
|---|---|---|
| 控制機構 | 輸入信號 | 無 |
| 反饋信號 | 0～10mAdc 4～20mAdc | |
| 死區 | 0.4％～3％ | |
| 基本誤差 | ±2.5％ | |
| 回差 | ≤1.5％ | |
| 限位 | 開側，閉側 | |
| 開度檢測 | 精密導電塑料電位器 | |
| 動力 | 動力 | 220V，50Hz |
| 驅動電機 | 伺服電機 | |
| 附屬機構 | 加熱器 | 選擇件 |
| 手動機構 | 手輪 | |
| 安裝條件 | 環境溫度 | 無加熱器-25℃～+70℃ |
| 相對濕度 | <95％ | |
| 環境氣體 | 無腐蝕性氣體 | |
| 接線口 | 十四線插頭 | |
| 防護等級 | ||
| 型號 | 出軸轉矩(Nm) | 額定轉角 | 全行程時間(S) | 額定電流(A) | 質量(Kg) |
|---|---|---|---|---|---|
| DKJ-210 | 100 | 90° | 100±20 | 0．5 | 31 |
| DKJ-310 | 250 | 90° | 100±20 | 0．65 | 48 |
| DKJ-410 | 600 | 90° | 100±20 | 1．5 | 86 |
| DKJ-510 | 1600 | 90° | 100±20 | 2．5 | 125 |
| DKJ-610 | 4000 | 90° | 100±20 | 4．5 | 125 |
| DKJ-710 | 6000 | 90° | 100±20 | 8 | 145 |

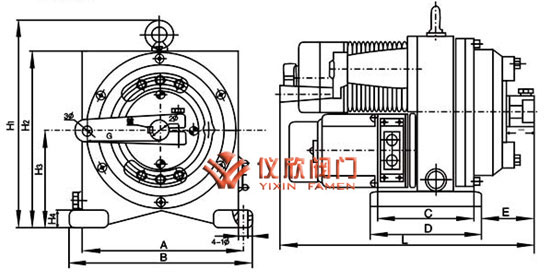

| 型號 | A | B | C | D | E | F | G | H1 | H2 | H3 | H4 | L | 1Φ | 2Φ | 3Φ | 鍵 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKJ—210 | 220 | 245 | 130 | 158 | 86 | 35 | 100 | 270 | 233 | 128 | 20 | 360 | Φ12 | Φ25 | Φ14 | 8x7 |
| DKJ—310 | 260 | 300 | 100 | 130 | 115 | 50 | 120 | 307 | 260 | 135 | 20 | 445 | Φ13 | Φ35 | Φ16 | 10x8 |
| DKJ—410 | 320 | 365 | 130 | 162 | 142 | 60 | 150 | 380 | 322 | 170 | 30 | 565 | Φ14 | Φ40 | Φ18 | 12x8 |
| DKJ—510 | 390 | 424 | 180 | 212 | 121 | 80 | 170 | 440 | 379 | 196 | 35 | 640 | Φ14 | Φ58 | Φ20 | 18x11 |
| DKJ—610 | 430 | 476 | 200 | 240 | 140 | 100 | 170 | 495 | 435 | 225 | 35 | 690 | Φ14 | Φ60 | Φ30 | 18x11 |
| DKJ—710 | 510 | 560 | 270 | 320 | 165 | 110 | 215 | 630 | 544 | 304 | 50 | 810 | Φ22 | Φ86 | Φ30 | 24x14 |
