電動開關球閥

一、電動開關球閥 概述

電動開關球閥由YXX、YXR、系列電動執行器與O型球閥組成，主要用于管道上流體截?cái)?。電?dòng)開關球閥具有結構緊湊，體積小密封性能優越等特點，通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動切斷系統。電動開關球閥閥體與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。電動開關球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置YXX、YOQ、PSQ，另外也可以根據不同的工況配防爆開關型，還有快速切斷型球閥。。

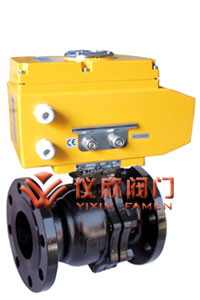

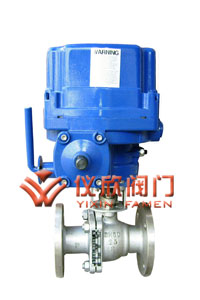

電動開關球閥（配YXX電動執行器）	電動開關球閥（配YXQ電動執行器）

二、電動開關球閥 執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、電動開關球 閥技術參數和性能

YXR系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配YXX、YXQ、PSQ等精小型電動執行器
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖

四、電動開關球閥 主要性能規范

試驗壓力 （Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

五、電動開關球閥　主要零件材質

零件名稱	材 料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

六、電動開關球閥 主要外形尺寸

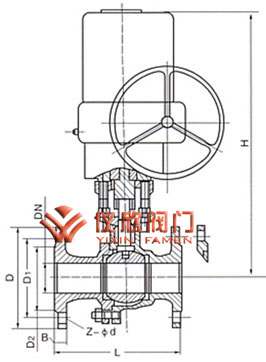

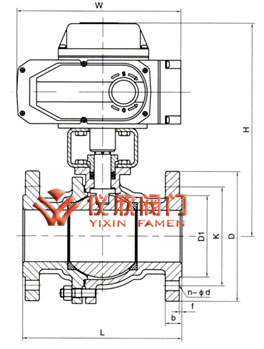

公稱壓力DN		L	D	H	L1	D1	b	Z-d1	H1
壓力		1.6/2.5/4.0	1.6/2.5/4.0		1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15		130/130/140	95	275	157	65	14/16/16	4-14	48
20		140/140/150	105	280	157	75	14/16/16	4-14	53
25		150/150/165	115	287	157	85	14/16/16	4-14	58
32		165/165/180	135	354	208	100	16/16/18	4-18	68
40		180/180/200	145	312	208	110	16/16/18	4-18	73
50		200/200/220	160	325	208	125	16/20/20	4-18	80
65		220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80		250/250/280	195	365	256	160	20/22/22	8-18	98
100		280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125		320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150		360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200		400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250		630 750	405 470	545	380
300		750 870	460 530	580	380
