CS41H型自由浮球式蒸汽疏水閥是自動閥門,尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。
 |
 |

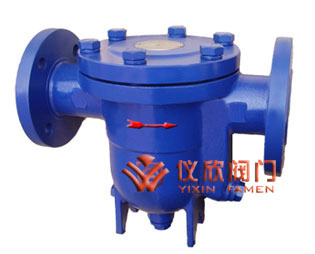

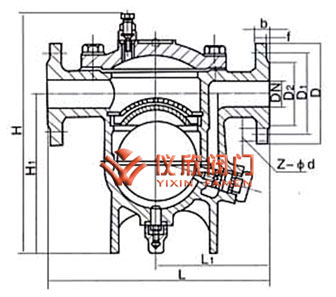

| 自由浮球式蒸汽疏水閥 | 自由浮球式蒸汽疏水閥結構圖 |
自由浮球式蒸汽疏水閥的結構簡單,閥腔內唯一的動作元件---不銹鋼空心浮球,采用高精度研磨工藝制造,整個球面均可做密封面,工作時無集中磨損,使用壽命長;閥腔內無易損件,可靠性高.研磨后的不銹鋼浮球球圓精度高,密封性好,工作時無新鮮蒸汽泄漏.閥腔內的浮球即是浮子,也是密封件,浮球能根據水位變化而自由調節閥孔的開度,該閥能連續排放凝結水,過冷度≈0℃,工作質量高.
能連續排水、性穩定、排水量大、漏水量小。
能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。
| 閥體材料 | 碳鋼WCB、不銹鋼304 |
|---|---|
| 閥蓋材料 | 碳鋼WCB、不銹鋼304 |
| 閥座球材料 | 不銹鋼304 |
| 過濾網 | 不銹鋼304 |
 |
 |

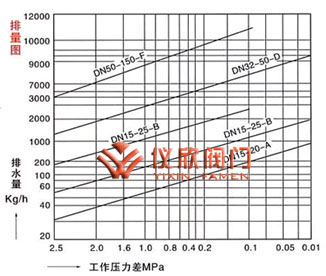

| 自由浮球式蒸汽疏水閥閥尺寸圖 | 自由浮球式蒸汽疏水閥工作壓力表 |
| 規格型號 | 安裝尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | D | D1 | D2 | b | f | Z-?d | ||
| CS41H16pB | DN15 | 195 | 165 | 95 | 65 | 45 | 14 | 2 | 4×14 |
| DN20 | 195 | 170 | 105 | 75 | 55 | 14 | 2 | 4×14 | |
| DN25 | 215 | 195 | 115 | 85 | 65 | 14 | 2 | 4×14 | |
| CS41H16p-D | DN25 | 270 | 215 | 115 | 85 | 65 | 14 | 2 | 4×14 |
| DN32 | 270 | 220 | 135 | 100 | 78 | 16 | 2 | 4×18 | |
| DN40 | 280 | 260 | 145 | 110 | 85 | 16 | 3 | 4×18 | |
| DN50 | 290 | 270 | 160 | 125 | 100 | 16 | 3 | 4×18 | |
| CS41H16p-F | DN50 | 410 | 350 | 160 | 125 | 100 | 16 | 3 | 4×18 |
| DN65 | 410 | 350 | 180 | 145 | 120 | 18 | 3 | 4×18 | |
| DN80 | 430 | 390 | 195 | 160 | 135 | 20 | 3 | 8×18 | |
| DN100 | 430 | 410 | 215 | 180 | 155 | 20 | 3 | 8×18 | |
| DN150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8×18 | |
| CS41H-16p-G | DN80 | 550 | 390 | 195 | 160 | 135 | 20 | 3 | 8×18 |
| DN100 | 550 | 410 | 215 | 180 | 155 | 20 | 3 | 8×18 | |
