電動閥門氣動閥門自力式調節閥手動閥門
700X水泵控制閥是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
 |
 |

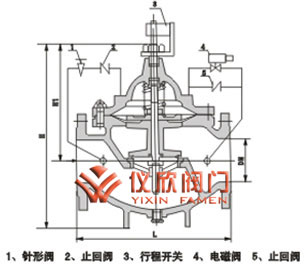

700X水泵控制閥 | 700X水泵控制閥尺寸圖 |
700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。
本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。

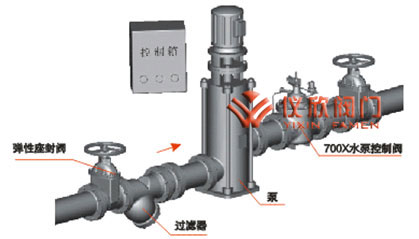

本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。 當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不銹鋼 |
| 公稱通徑 （mm） |
尺 寸 | ||
|---|---|---|---|
| L | H1 | H | |
| 20 | 150 | 247 | 342 |
| 25 | 160 | 247 | 342 |
| 32 | 180 | 247 | 342 |
| 40 | 200 | 278 | 395 |
| 50 | 203 | 278 | 395 |
| 65 | 216 | 298 | 405 |
| 80 | 241 | 310 | 430 |
| 100 | 292 | 340 | 510 |
| 125 | 330 | 380 | 560 |
| 150 | 356 | 410 | 585 |
| 200 | 495 | 440 | 675 |
| 250 | 622 | 460 | 730 |
| 300 | 698 | 480 | 760 |
| 350 | 787 | 525 | 840 |
| 400 | 914 | 580 | 910 |
| 450 | 978 | 635 | 910 |
