電動閥門氣動閥門自力式調節閥手動閥門
600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。
 |
 |

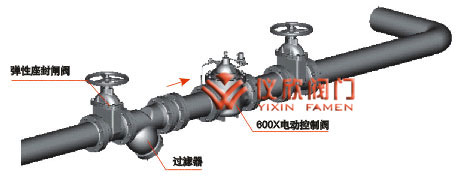

600X水力電動控制閥 | 600X水力電動控制閥尺寸圖 |
600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。
本產品利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。 當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不銹鋼 |
| 公稱通徑 （mm） |
尺 寸 | ||
|---|---|---|---|
| L | H1 | H | |
| 20 | 150 | 269 | 342 |
| 25 | 160 | 269 | 342 |
| 32 | 180 | 269 | 342 |
| 40 | 200 | 300 | 395 |
| 50 | 203 | 300 | 395 |
| 65 | 216 | 310 | 405 |
| 80 | 241 | 320 | 420 |
| 100 | 292 | 340 | 500 |
| 125 | 330 | 380 | 540 |
| 150 | 356 | 410 | 575 |
| 200 | 495 | 440 | 665 |
| 250 | 622 | 460 | 720 |
| 300 | 698 | 480 | 750 |
| 350 | 787 | 516 | 830 |
| 400 | 914 | 560 | 900 |
| 450 | 978 | 560 | 900 |
