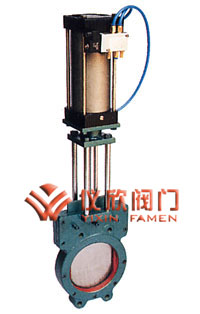

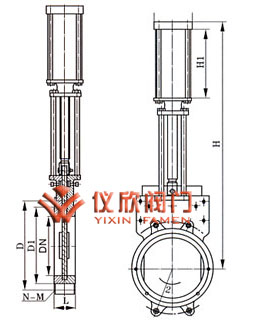

氣動漿液閥 | 氣動漿液閥尺寸圖 |
| 公稱壓力PN（MPa) | 試驗壓力（MPa) | 適用介質(zhì) | 工作溫度（℃） | |
|---|---|---|---|---|
| 殼體 | 密封 | |||
| 0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤100℃ |
| 1.0 | 1.5 | 1.1 | ||
| 公稱壓力mm | L | D | D1 | H | n-M | |
|---|---|---|---|---|---|---|
| PN0.6 | PN1.0 | |||||
| 50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
| 100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
| 250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
| 300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
| 350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
| 400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
| 800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
