2W黃銅電磁閥 水用電磁閥

一、2W黃銅電磁閥　概述

2W系列電磁閥，閥體采用鍛壓成型，內件不銹鋼制作，用于管路中對液體，氣體介質通斷的自動控制。兩口兩位直動式電磁閥,斷電打開,通電關閉閥體材質為銅,最大耐壓使作壓力:17kgf/cm2環境溫度:0℃～65℃產品系列化生產,體積小,流量大,適用范圍廣按閥上所表流向箭頭,可任意安裝;為增強使用壽命,最好線圈向上,水平安裝

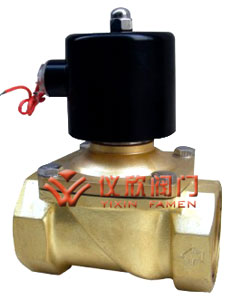

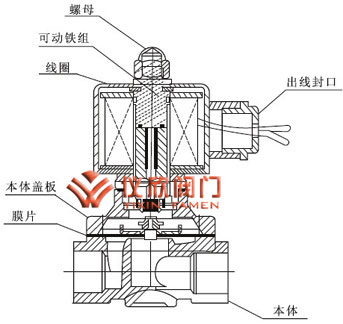

2W黃銅電磁閥	2W黃銅電磁閥結構圖

二、2W黃銅電磁閥　技術參數

1、使用壓力：0～10kg/cm2
2、最大耐壓力：16kg/cm2
3、使用流體：空氣、水、油、瓦斯、煤氣、液化氣
4、使用流體粘度：20CST以下
5、工作溫度：-5～80℃
6、電壓波動范圍：±10%
7、動作方式：直動式
8、型式、常閉式（即通電后閥開啟，或常開式（通電閥關閉）。
9、工作壽命＞15萬次
10、絕緣等級：B級
11、經圈溫升＜75℃
12、功率＜15W

三、2W黃銅電磁閥　安裝尺寸

型號	通徑	A	B	C	D	K(G)	閥體材質
2W025-06	2.5	66	30	75	40	1/8"	鍛造銅
2W025-08	2.5	66	30	75	40	1/4"
2W040-08	4	66	30	75	40	1/4"
2W040-10	4	74	32	85	52	3/8"
2W160-10	16	101	57	117	69	3/8"
2W160-15	16	101	57	117	69	1/2"
2W-200-20	20	107	57	123	73	3/4"
2W-250-25	25	111	74	134	99	1"
2W350-35	35	140	90	170	119	11/4"	鑄造銅
2W400-40	40	142	95	172	123	11/2"
2W500-50	50	172	123	209	168	2"
