ZQDF系列蒸汽液用電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制從而對次同中的溫度、流量、壓力等參數進行自動調節或遠程控制。
本系列電磁閥產品可廣泛應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中，ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
 |
 |

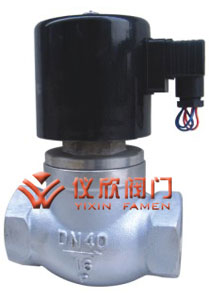

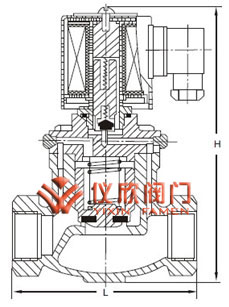

ZQDF蒸汽電磁閥 | ZQDF蒸汽電磁閥外形尺寸 |
| 工作介質 | 蒸汽及其他腐蝕性氣體 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 介質溫度℃ | ≤200 | |||||||||||
| 公稱壓力（MPa） | 1.6 | |||||||||||
| 工作壓力（MPa） | 0.05~1.6 | 0.1~1.6 | ||||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | |||||||||||
| 使用壽命 | 按JB/T7352-94規定 | |||||||||||
| 額定流量系（KV） | ||||||||||||
| 泄漏量（ml/min） | 按JB/T7352-94·F規定 | |||||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 功耗（VA） | 40、30 | 30 | ||||||||||
| 公稱通徑 （DA） |
內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 - Φ18 |
| 65 | - | - | - | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 |
| 80 | - | - | - | 376 | 310 | 200 | 160 | 132 | 20 | 3 | 8 -Φ18 |
| 100 | - | - | - | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8 -Φ18 |
