ZCK電磁閥是進行氣動自動開關控制的執行機構。常用作壓縮空氣管路的通斷開關。它不僅能和脈沖信號發生器配套，產生脈沖氣流，應用于脈動氣力輸送線上；也適用于其他以壓縮空氣為介質的氣動自控線上。廣泛應用于建材、化工、冶金、水泥、塑料、糧食等部門。
 |
 |
ZCK系列電磁閥 | ZCK系列電磁閥 |
工作原理：先導活塞結構
工作介質：煤氣，空氣等
工作溫度：≤60℃
公稱壓力：1.0 MPa
工作壓差：0.1~1.0 Mpa
公稱通徑：DN15-150mm
標準電壓：AC220V、DC24V (其它可特制)
功耗（VA）：30W
控制方式：常閉式、常開式
閥體材質：鑄鐵、鑄鋼、不銹鋼
閥體材質： ABS、PDDA、F4
工作介質：化學流體
控制方式：常閉式
公稱通徑：DN15——DN80v
介質溫度：≤60℃
公稱壓力：1.0 1.6Mpa
工作壓差：0.01---1.0Mpa
電源：AC220V DC24V
額定流量系數：4—70Kv
額定功率：22---42VA
泄露量：0ml/min

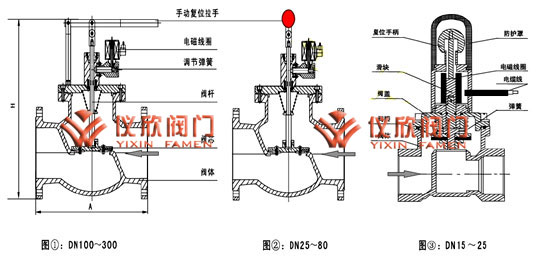

| 公稱通徑 DN |
內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 175 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 180 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 195 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 205 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 220 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 235 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
| 125 | 365 | 400 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
